Простейший самогонный аппарат

Перегонный куб

Представляет собой емкость, в которой кипит брага в процессе нагрева. Параметры:

1. Материал. Алюминий – чаще всего встречался в «советских» самогонных аппаратах из-за широкого распространения молочных алюминиевых бидонов. Алюминий частично вступает в реакцию с кислотами и спиртом в браге, поэтому при частой эксплуатации алюминиевые перегонные кубы (особенно старые) уже через полгода приходят в негодность – появляется течь.

Эмалированная посуда – нейтральная к кислотам и спиртам. При правильном использовании (без ударов и царапин эмали) может прослужить 3-5 лет даже при регулярном использовании.

Пищевая нержавеющая сталь – самый лучший и надежный вариант, но кубы из нержавейки стоят дорого, часто под их видом продают обычную сталь с оцинковкой или никелированным покрытием, что не так долговечно.

Подходят и медные кубы, правда, в большинстве случаев это неоправданно дорогое решение, особенно для начинающих самогонщиков.

2. Объем и габариты. Объем перегонного куба зависит от нужд самогонщика, оптимальный вариант для домашнего использования – 25-35 литров.

Объем куба рассчитывают, исходя из нужд в готовом продукте. Например, в емкости на 30 литров за одну перегонку можно получить до 2,88 литров чистого спирта (или 7,2 литра самогона крепостью 40%). Максимальная загрузка брагой – 24 литра (30 * 0,8 = 24). Средняя крепость правильно сделанной браги – 12%. Количество дистиллята на выходе – 24 * 0,12 = 2,88 (в перерасчете на абсолютный спирт крепостью 100%). На практике всегда будут потери самогона 8-15%.

Не следует забывать и о габаритах. Перегонный куб как минимум должен помещаться на плиту или другой элемент нагрева, быть устойчивым и не закрывать подход ко всему аппарату. Это основа техники безопасности.

3. Выбор подходящей емкости. Зачастую в домашних самогонных аппаратах используются емкости, которые изначально предназначались для других нужд: молочные бидоны, скороварки или вместительные эмалированные кастрюли.

Существенный недостаток кубов из скороварки – небольшой объем, зато эти емкости изначально герметичны. Требуется единственная доработка – просверлить отверстие в крышке под трубку для выхода пара. Конструкция самогонного аппарата из скороварки описана в отдельной статье.

В скороварке за один раз много браги не перегнать — слишком малый объем куба

Эмалированные кастрюли удобны тем, что отыгравшую брагу можно не переливать, а сразу ставить на перегонку как есть (это неправильно, поскольку нагретый осадок увеличивает количество вредных примесей в самогоне, ухудшает аромат и вкус). Минус кастрюли – сложно герметизировать крышку.

Молочный бидон, выполненный из алюминия или нержавеющей стали, – самое практичное решение. Единственный, требующий обязательного устранения, недостаток бидонов – резиновая прокладка на крышке. Дело в том, что пары спирта впитывают вещества из резины, это негативно сказывается на качестве, вкусе и запахе самогона. Резиновые прокладки нужно заменить силиконовыми (из аквариумного силикона).

Бидон со встроенными ТЭНами — дешево и практично. Сверху два отверстия для пара и термометра

Как сделать перегонный куб самогонного аппарата из бидона

Мало правильно определить объем емкости, нужно еще и подготовить куб к использованию – просверлить отверстие для пара, герметизировать крышку и соединения. Дальше мы рассмотрим доработку емкости на примере старого молочного бидона, но эта методика герметизации крышки подходит и в других случаях.

Технология доработки бидона:

1. Снять с крышки резиновую прокладку.

2. Нанести на металлические края крышки аквариумный силиконовый герметик и оставить до полного высыхания. Повторить процедуру еще 2-3 раза.

3. На горлышко бидона наложить целлофан и закрыть крышку. Оставить на пару часов до полного высыхания. Получится силиконовый уплотнитель, заменяющий резиновую прокладку.

Полученный результат

4. Сделать в крышке бидона отверстие для соединения со змеевиком или сухопарником. Если внутренний диаметр змеевика 12 мм, подходящее отверстие под трубу в бидоне – 22 мм и резьба 0,5 дюйма. Переходники продаются в магазинах сантехнического оборудования.

Дополнительные фильтры

В устройстве с использованием кастрюли крышка прижимается с помощью струбцин. Необходимо подготовить около 5-6 штук и расположить их равномерно по периметру. Для того чтобы сила от струбцин распространялась равномерно по всей крышке, необходимо сделать прижимное кольцо, изготовленное из фанеры, которое и нужно зафиксировать по периметру. Для этих целей можно использовать и пластик толщиной до 1 см.

Внешний диаметр прижимного кольца должен соответствовать диаметру бортиков кастрюли, а внутренний непосредственно зависит от формы крышки, расположения штуцера, термометра и трубки для отвода пара. В качестве уплотнителя желательно применять силиконовую трубку, разрезанную вдоль.

Для дефлегматора нужно подготовить медную трубку около 1 см в диаметре и полметра длиной. Основная функция трубки заключается в том, чтобы отделить тяжёлые вещества путем их конденсации до попадания в емкость для сбора готового самогона. Суть заключается в разной температуре трубки. Верхняя часть немного холоднее нижней, поэтому и образовывается конденсат.

А у вас есть самогонный аппарат?

ДаНет

Процесс барботирования заключается в смешивании газовых пузырьков или пара с жидкостью. Для самогоноварения барботер полезен в качестве ароматизатора, фильтра. Он ускоряет сам процесс. Конструктивно такой агрегат простой и сделать его несложно. Для этого необходимо:

1. В качестве основы применяется стеклянная банка емкостью 2-3 литра. У нее должна быть винтовая крышка. Если для браги служит емкость не более 20 литров, то для барботера можно применять емкость не более одного литра.
2. В пластиковой крышке стеклянной емкости нужно проделать два отверстия. Их диаметр не более одного сантиметра. В них будут вставляться патрубки.
3. Конструкция должна быть герметичной.
4. Трубка на входе должна быть длинной. До дна стеклянной банки не доходить около 1,5 см.
5. Второй выходной патрубок опускается на уровень 1-2 мм ниже самой крышки. Она полотно ввинчивается в банку, а трубки подключаются к паропроводу.
6. Для отвода пара лучше использовать силиконовую трубку подходящего диаметра.
7. В качестве альтернативы силикону можно использовать гофрированную трубу. Этот вариант лучше по всем техническим и гигиеническим характеристикам.

Устанавливать можно несколько барботеров последовательно. От этого качество самогоноварения только улучшится. При этом скорость процесса от этого не снизится. Также в барботер можно засыпать различные травы и ароматизаторы. Хороший вкус придают апельсиновые корки, мята, мелиса и тому подобное. Устройство позволяет при этом очистить самогон на 50% и более, а также служит ароматизатором.

Суть процесса ректификации

Ректификация — процесс очистки спирта от легких эфирных и тяжелых сивушных составляющих, избавление продукта от глюкозы, сахаров и кислот. Процесс ректификации позволяет получить чистый этиловый спирт до 96°.

Получившееся сырье применяется в технических, медицинских целях, а также для приготовления высококачественного спиртного.

Спирт-сырец или брага нагреваются в кубе. Пары поднимаются по царге, самые тяжелые части конденсируются в нижней части набивки и стекают в куб. Пары полегче поднимаются выше набивки, конденсируются и стекают в куб. Новая порция паров поднимается, нагревает уже стекающую флегму, из нее испаряются легкие фракции — вступает в силу основополагающий принцип тепломассообмена.

Самые легкие частицы достигают холодильника Димрота, где охлаждаются и стекают. Когда в ректификационной колонне пары «выстроились» по этажам в соответствии с плотностью, начинается отбор спирта в верхней части колонны. Начинающие ректификаторы допускают ошибку именно на этом этапе — или допускают «захлеб» — излишнее возникновение флегмы, или отбирают много продукта, тогда страдает «этажность» и получившийся спирт будет с примесями.

Сделать ректификационную колонну в домашний условиях довольно сложно. Серьезные производители подробно рассчитывают и испытывают свой товар, прилагают подробную инструкцию. Перед самодельщиком стоит выбор:

1. Повторить задумку популярных производителей, скопировать уже существующий аппарат. При необходимости в проверенные схемы можно внести правки и доработки.
2. Сконструировать свою схему, отличающуюся от прочих.

Устройство и принцип работы сухопарника

Суть работы базируется на том, что горячий пар вначале поступает в устройство из бака для охлаждения на несколько градусов. Это позволяет вредные примеси, которые кипят, превратить в жидкость. Они оседают на дне, а подогретые спиртовые пары продвигаются дальше из сухопарника к холодильнику. То есть приспособление позволяет избавиться от вредных примесей и получить более качественный готовый напиток.

Для контроля за температурой, рекомендуется установить термометр. Вариантов множество: встроенный, биметаллический или штыревой.

Объем емкости зависит от количества браги. Как правило, самогонщики берут 2-х и 3-х литровые банки, но никаких ограничений нет на 10-ти или 1,5 литровые банки. Главное, чтобы горлышко было стандартным.

Из нержавейки

В качестве емкости для сухопарника может выступать корпус от термоса или колы. Главное условие, чтобы эти части были изготовлены из нержавеющей стали. Соединительные штуцера необходимо припаять или приварить. Основной минус в данном случае – отсутствие у винокура навыков работы с паяльником или сварочным аппаратом.

Из стеклянной банки

Самая доступная емкость, из которой можно изготовить сухопарник – стеклянная банка. Также потребуется жесткая крышка, из жести, в которой надо сделать 2 отверстия. В отверстия вставляются штуцера для соединения с самогонным аппаратом.

Основной минус стеклянного сухопарника – недолговечность. Через несколько перегонов, ослабевают стыки, а если они не герметичные, то никакой пользы от приспособления не будет. Придется регулярно уплотнять их.

Другие варианты изготовления самогонного аппарата своими руками

Скороварка

Советская кастрюля имеет идеальную герметичность, но крайне небольшой объём. Заполнив 75% этой ёмкости, мы получим в итоге максимум 1 литр 40-градусного самогона, причём перегонять его в любом случае придется дважды, чтобы очистить от вредных примесей.

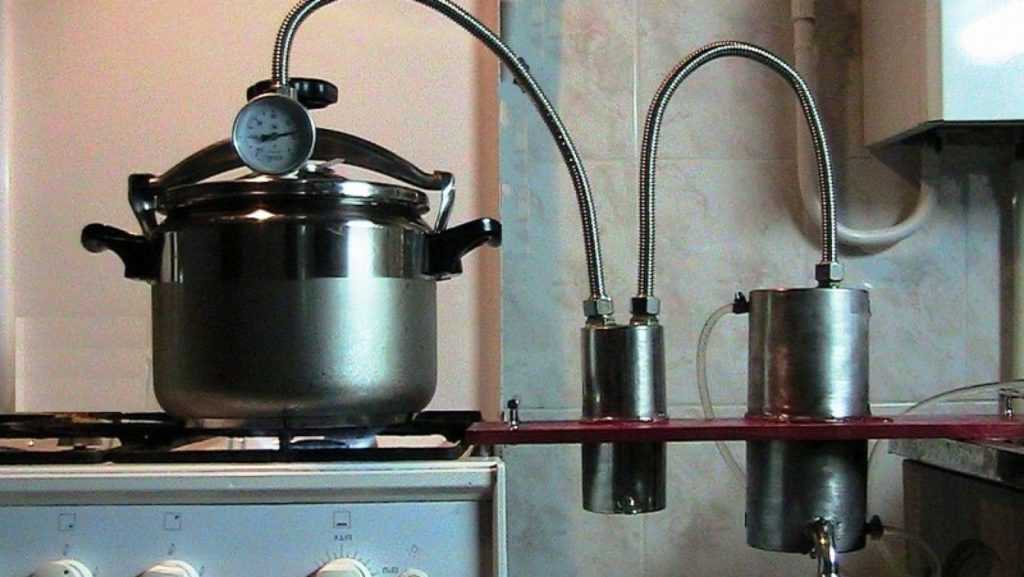

Внешний вид готового дистиллятора из скороварки.

Серьезно относится к такому варианту не стоит, но для разнообразия можно попробовать перегнать спиртосодержащую жидкость в скороварке и посмотреть на результат. Только постарайтесь максимально очистить продукт от сивушного масла.

Мультиварка

Одна из самых абсурдных идей, которая могла прийти в голову самогонщика. Мультиварка имеет отличную герметичность и клапан под выход пара у него уже есть. Осталось только вставить туда шланг паропровода и можно перегонять брагу в самогон.

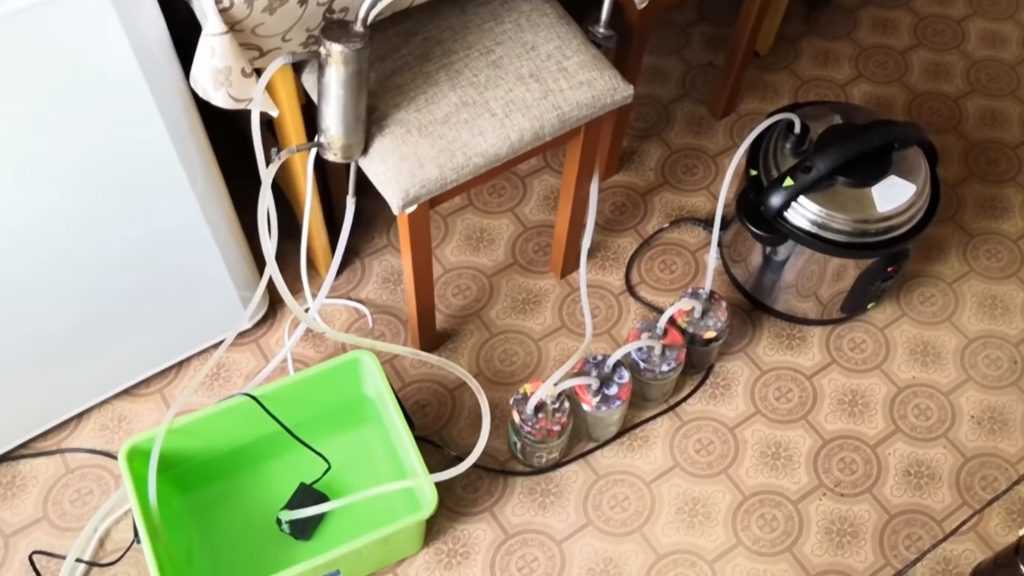

Работающий самогонный аппарат из мультиварки с 4 барботёрами.

На видео представлена перегонка вина и оставшегося пива из холодильника. Несколько барботеров довольно круто булькают, хотя такое количество и не нужно, выглядят они эффектно.

Ведро

Напоследок самая безумная идея, это гнать самогон прямо из металлического ведра. Подтянуть герметичность обычными упорами, просверлить отверстие под трубки и вперёд. Пожалуй, этой самый дешевый самогонный аппарат, который даже молочную флягу переплюнул.

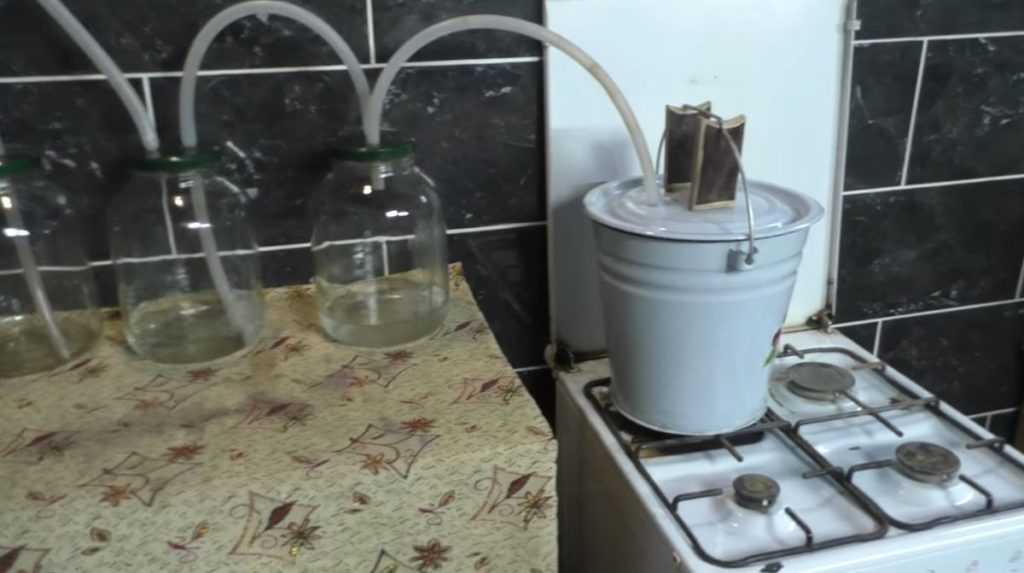

Перегонка самогона в ведре.

Лучше всего использовать эмалированную ёмкость, которая никак не будет реагировать с брагой на высоких температурах. Обычный металл для этого не подойдёт, поэтому берите классические вёдра на 12 литров с эмалью.

Сущность устройства

По своей сути любой самогонный аппарат представляет собой домашний прибор для дистилляции сырья со спиртовым содержанием в спиртной напиток повышенной крепости (самогон). В качестве исходного продукта можно использовать любую смесь, в состав которой входит этиловый спирт &#8212, это брага, вино низкого качества, спирт с примесями (сырец) и т.п.

Целью применения самогонного аппарата является получение алкогольного напитка с содержанием этилового спирта не менее 60-70%. При этом в конечном продукте должны отсутствовать примеси, опасные для человека, портящие вкус и придающие неприятный запах.

Принцип действия самогонного аппарата основывается на том, что спирт активно испаряется при температурах, при которых вода сохраняет жидкое состояние. Как известно, испарение воды происходит при ее кипении, т.е. при температуре порядка 100 ºС, в то время как спирт начинает превращаться в пар уже при температуре 55-60 ºС. Интенсивность его парообразование растет с повышением температуры.

• Спиртовые пары должны удаляться от поверхности воды, а превращение их обратно в жидкость обеспечивается путем конденсации, т.е. соприкосновением горячего пара с холодной поверхностью.
• Завершающая стадия заключается в аккуратном сборе образующихся капелек спирта, после чего можно проводить его очистку от вредных примесей.

Классическая конструкция самогонного аппарата должна включать такие основные части, как испаритель и конденсатор.

• Испаритель представляет собой емкость, где происходит разогрев сырья до нужной температуры.
• Конденсатор &#8212, это емкость, где имеется охлажденная поверхность, на которой выделяется конденсат.

В качестве дополнительных, но необходимых деталей в конструкции аппарата присутствует элемент для отвода спиртового пара от испарителя, емкость для сбора конденсата и контролирующие приборы.

Какой аппарат лучше?

Анализируя современный рынок самогонной техники, нельзя дать однозначного ответа на вопрос, что же лучше.

Вам в небольших количествах нужен зерновой или виноградный самогон для домашнего виски и коньяка – выбирайте аламбрик.

Хотите делать ароматный традиционный самогон – покупайте аппарат с сухопарником или укрепляющей колонной (можно – два в одном).

Любите все – и самогон, и настойки, наливки – берите  с ректификационной колонной. Или купите аппарат по более лояльной цене, но такой, к которому впоследствии можно докупить ректификационную колонну.

Решайте, исходя из возможностей и желаний. А какой у вас аппарат сейчас и какой бы вы хотели иметь?

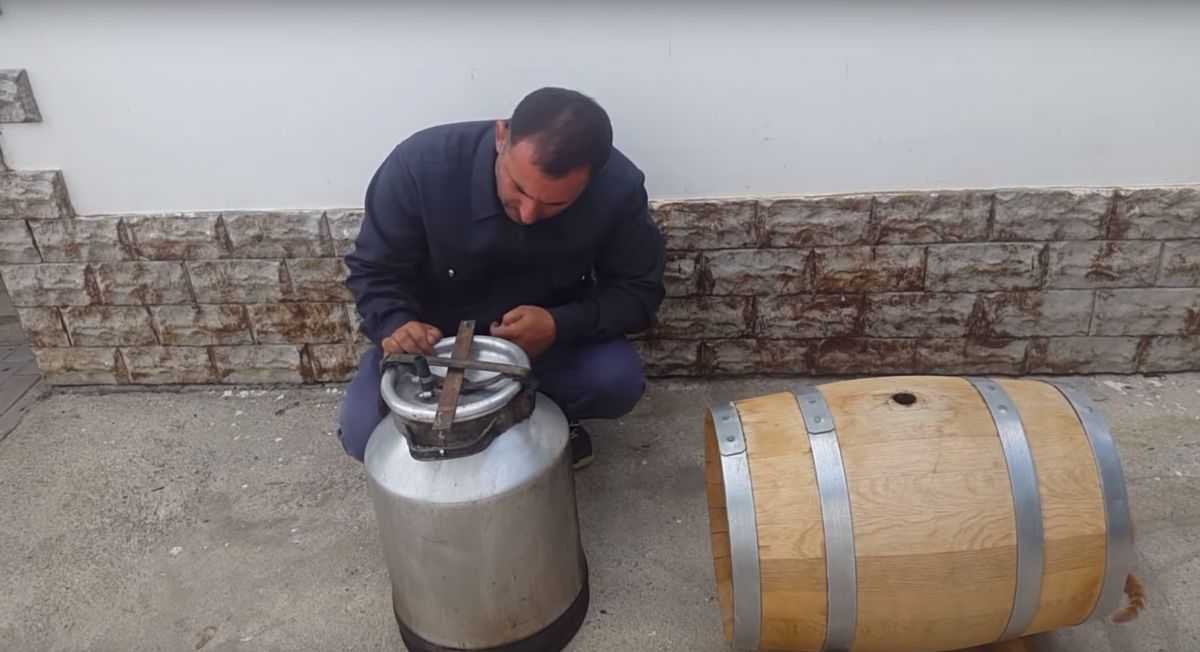

Самый дешевый дистиллятор своими руками (от Георгия Кавказа)

Самое дешёвое оборудование можно сделать из тех материалов, которые у вас уже есть под рукой. Скороварка — хорошо. Пивная кега из нержавеющей стали — отлично!

Если не окунаться в дебри, то гораздо проще всё-таки отдать 3 тысячи рублей за змеевик с готовым сухопарником и холодильником. Это сэкономит вам очень много сил, времени и материала.
Если же вы не ищите простых путей, то для вас подойдет самогонный аппарат по-кавказски, который презентовал в своём видео известный на Youtube самогонщик Георгий Кавказ.

Георгий колдует над будущим аппаратом.

Идея заключается в том, что вам понадобится всего лишь перегонный куб, а также несколько трубок, переходников и штуцеров. Процесс изготовления выглядит так:

1. Берём полипропиленовую трубу длиной 1 метр и диаметром 25 мм. Врезаем в неё два тройника со штуцерами под воду.
2. Вставляем в полипропилен медную трубку длиной 1,5 метро и диаметром 14 мм.
3. Заливаем герметик по краям ПВХ трубы, чтобы пространство внутри неё было герметично. Холодная вода будет двигаться по контуру полипропилена и охлаждать пары самогона в медной трубе.
4. Медный паропровод подключаем к перегонному кубу через врезанный в крышку ниппель на 12 мм.
5. Включаем воду, нагреваем брагу и получаем полноценный самогон из кавказского дистиллятора.

Простейший самогонный аппарат в домашних условиях

Самый простой вариант самодельного аппарата для производства самогона может состоять из таких элементов, которые можно найти в любой квартире.

К примеру, для самогонных аппаратов можно взять такие компоненты, как:

• Кастрюля;
• Чашки из металла;
• Тазик;
• Подставки.

В кастрюлю необходимо налить брагу, внутрь кастрюли поставить подставку (лучше всего подойдет треножник). На эту подставку нужно поставить чашку, диаметр которой будет равен дну таза. Это будет основной контейнер, который предназначен для сбора самогонки. Кастрюлю нужно закрыть тазом с водой (она при этом должна быть холодной) и закрыть отверстия тестом или же тканью, смоченной в воде.

После этого необходимо поставить кастрюлю на огонь и подождать. Пары используемой браги, постепенно нагреваясь, начнут подниматься и соприкасаться со стенками таза (а стенки у таза холодные), тем самым трансформируясь из пара обратно в жидкость. После этого самогон будет стекать в ту чашку, которая находится в кастрюле.

Такой способ достаточно прост и примитивен, однако у него есть несколько важных минусов:

1. Неприятный и очень сильно заметный запах от браги;
2. Если для перегонки используются слишком большой объем браги, предстоит несколько раз начинать процесс перегонки заново, а для этого придется разбирают все конструкцию самогонного аппарата;
3. В самогоне при этом методе будет больше масел и сивухи.

Для того, чтобы держать под своим контролем температуру, необходимо самостоятельно вмонтировать термометр в куб для перегонки. Однако, если речь идет о простом самогонном аппарате, то можно работать и без этого термометра.

Как выбрать самогонный аппарат?

Вот критерии выбора, на которые стоит обратить внимание:

Безопасность . Для кого-то это главный критерий, ведь если нарушить технологию производства, то самогонный аппарат может элементарно взорваться.

Работоспособность и удобство . Кто-то предпочитает начинать знакомство с домашним самогоноварением с самого простого варианта, а по мере приобретения навыков и опыта переходить к освоению более сложных устройств, одним из которых является самогонный аппарат колонного типа.

Соответствие возможностям и потребностям . Кто-то приобретает агрегат для себя и довольствуется малым, а кто-то рассматривает вариант производства на продажу. Тогда имеет смысл покупать дорогое и качественное оборудование, способное производить большое количество хорошего напитка.

Наличие водопровода . Если он есть, возможности для выбора расширяются, а если нет, то остается один вариант – непроточный самогонный аппарат.

Способ нагрева

Желающим знать, как выбрать самогонный аппарат для дома правильно, стоит ответить, что очень важно учитывать тип источника нагрева, потому как не каждый материал может греться на индукционной плите, если таковая установлена в доме.

Тип нагревателя. Варианты с ТЭНами очень удобны, но они не подходят для перегонки насыщенных браг из-за высоких температур.

Рейтинг самогонных аппаратов

Наибольшим спросом у любителей пользуются следующие марки:

1. Самогонный аппарат «Союз» . Новинка на отечественном рынке самогоноварения. Отличный вариант по соотношению цены и качества, обладающий хорошим холодильником и дефлегматором. Агрегат можно купить без дополнительных расходных материалов.

Самогонный аппарат «Алкаш» . Это агрегат колонного типа, который выбирают опытные самогонщики, желающие получить качественный и чистый продукт. Недешевый аппарат, но имеющий все, что нужно для работы.

Самогонный аппарат «Крестьянка» . Бюджетная классическая модель с разборным сухопарником и проточным вертикальным змеевиком. Тонкие трубки его паропровода требуют соблюдения параметров нагрева, поэтому за этим нужно строго следить.

Как сделать самодельный самогонный аппарат своими руками в домашних условиях

Самогонный агрегат своими руками.

Другие емкости (молочные бидоны, кеги и др.) превращаются в самогонные агрегаты по схожему принципу:

• с бидона снимается резиновый уплотнитель, который заменяется разрезанной силиконовой трубкой или слоем герметика;
• в крышке делается отверстие диаметром 20 мм (в кеге уже есть отверстие, которое требуется только расширить);
• в отверстие вставляется латунный штуцер, который зажимается гайкой;
• на штуцер надевается металлический газовый шланг (для бидона) или широкая стальная трубка (для кега);
• шланг присоединяется к сухопарнику и холодильнику;
• при необходимости в крышке бидона и кега делается дополнительное отверстие для термометра;
• перед началом дистилляции проверяются все соединения и подтягиваются гайки.

В большие емкости можно вварить или вкрутить электрический нагревательный элемент (ТЭН). Это позволит перегонять самогон без внешнего источника тепла. Нижний обод оборудуется ножками для устойчивости, а верхний — ручками для удобной транспортировки.

При использовании мультиварки или скороварки исчезает даже необходимость сверлить отверстия: трубки подсоединяются напрямую к клапану кастрюли. Единственный недостаток кухонных приспособлений — небольшой объем перегонного куба.

Способы нагрева самогонного аппарата

Самогон можно гнать не только с помощью нагрева дна куба, но и другими способами:

1. На газовой плите. Вначале идет нагрев на большом огне, с началом дистилляции его уменьшают.
2. На электрической плите. Выставляют полную мощность, затем убавляют. Недостатком перегона на электроплитке является остаточное тепло, то есть, немедленно уменьшить нагрев невозможно, для этого требуется некоторое время. Это неблагоприятно сказывается на качестве отбора головной фракции.
3. На индукционной плите. Прекрасное устройство для перегонки. Греет не дно и стенки куба, а жидкость, находящуюся внутри. Чутко реагирует на изменение мощности нагрева. Недостаток – необходимо ферромагнитное дно у перегонного куба. Но в продаже есть ферромагнитные накладки, если дно вашего СА обычное.
4. Нагрев ТЭНами. Особенно удобен этот способ при использовании электроники, регулирующей мощность нагрева. Мастера-винокуры, оборудуя свой куб ТЭНами, часто используют 2 нагревателя разной мощности. Вначале греют обеими, а после начала дистилляции один отключают. Брагу при таком способе необходимо тщательно фильтровать, поскольку остатки дрожжей даже в сахарной браге имеют тенденцию «пригорать» к нагревателям и портить вкус конечного продукта.
5. С использованием парогенератора. Если вам часто приходится перегонять густые браги (зерновые, фруктовые), то для того, чтобы не приходилось каждый раз тщательно фильтровать сусло во избежание пригорания примесей, приобретите или изготовьте самостоятельно парогенератор. Для него нужна еще одна емкость, кроме перегонного куба и трубка для передачи пара от кипящей в емкости воды к сильфону, спиралевидно установленному внутри перегонного куба в 5-7 см от дна. При использовании парогенератора никакие частички браги не подгорят и не испортят дистиллят.
6. «Куб в кубе». Имеется в виду водяная рубашка вокруг куба. Снизу в рубашку вставлен ТЭН с терморегулятором. Конструируя такую систему дома, обязательно оснастите «рубашку» подрывным клапаном. В таком аппарате брага также не подгорит, поскольку прямого нагрева не осуществляется.
